GCS100A-PCIE

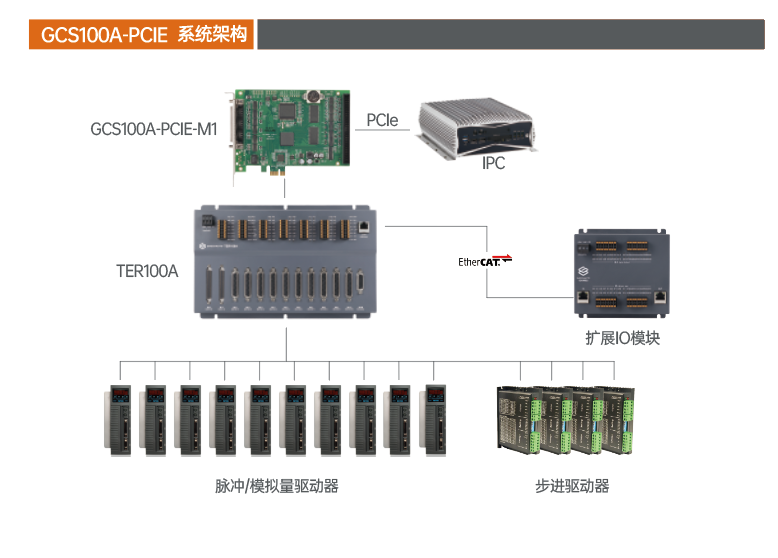

GCS-PCIE系列多軸運動控制卡是一款集運動控制技術和網絡通訊技術于一體的高性能插卡式運動控制卡。控制卡可以控制1-16軸脈沖/模擬量伺服電機，同時支持EtherCAT IO模塊擴展，為用戶提供了多軸數、多IO點數的脈沖/模擬量/總線控制解決方案。

GCS-PCIE系列多軸運動控制卡配備了最大20K指令緩存，實時處理能力強，尤其在連續軌跡運動過程中的指令間的連接沒有任何的時間間隙并自動規劃段間銜接速度，因此連續軌跡運動速度更快，軌跡更加平滑，其優秀的軌跡規劃和速度前瞻等功能在高精度復雜軌跡運動控制方面十分優秀。

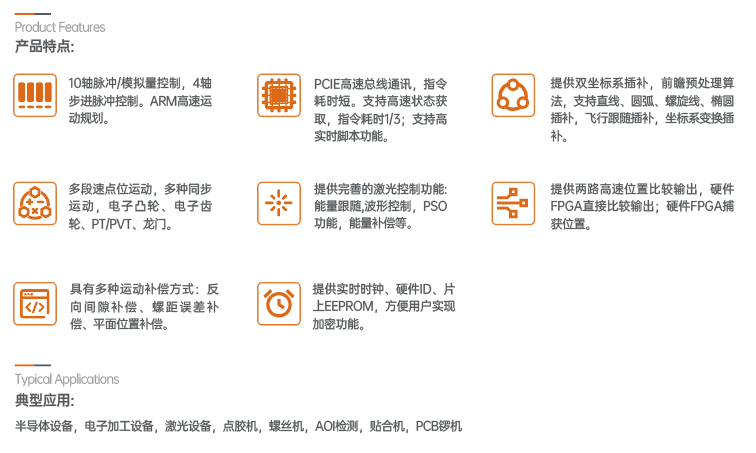

GCS-PCIE系列多軸運動控制卡支持2-8軸直線插補、任意2軸平面圓弧插補、任意3軸空間圓弧/螺旋插補。每軸最高脈沖頻率4MHz，插補運動具有S型速度曲線，小圓限速，PWM矢量速度跟隨，反向間隙補嘗，系統最大加速度限制等功能。自帶多路通用IO，支持高速位置鎖存及位置比較輸出，連續插補緩存I/O，兼容擴展模塊，極大地滿足客戶對I/O的各種控制需求。

GCS-PCIE系列多軸運動控制卡可應用于3C設備，半導體設備，激光加工設備，檢測設備，包裝機械，木工機械等要求高速、高精度運動控制的設備。
